大型ジオラマやクラフト作品の本格的ＬＥＤ演出に！！

【応用例】 さらに、こんな使い方も簡単にできます！

配線を分岐してつなぐLEDランプの本数を増やす

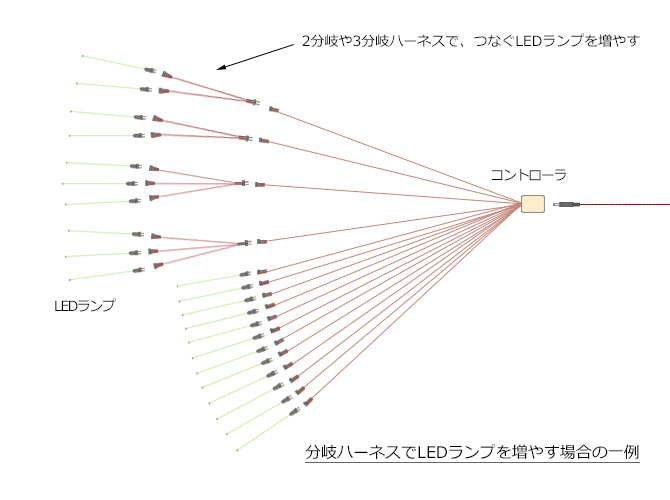

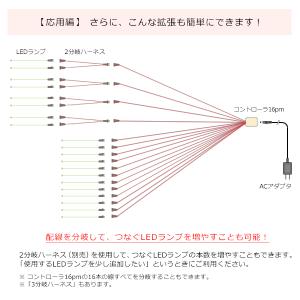

通常は16本用のコントローラ16pmでも、2分岐ハーネスや3分岐ハーネスを使って配線を分岐して、つなぐLEDランプの本数を増やすこともできます。

上図は、2分岐ハーネスと3分岐ハーネスを2個ずつ使って、計22本までLEDランプを接続できるように拡張した場合の構成例。使用するLEDランプを少し足したいというときに便利です。

※ただし、分岐してつなぐ本数を増やすほど、分岐先のLEDランプ個々の明るさは減少します（分岐していない他のラインにつないでいるLEDの明るさには影響しません）。

1つの電源にコントローラを複数接続する

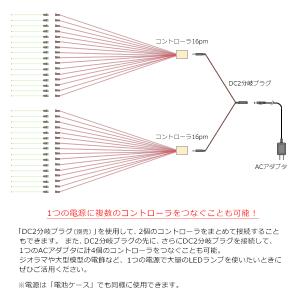

電源コードを分岐する「DC2分岐プラグ」を使用して、1つの電源に2個のコントローラをまとめてつなぐことができます。上図の例ではコントローラ16pmを2個接続して「16本×2＝計32本」のLEDランプを点灯できる構成です。

このように電源を分岐する場合は、LED個々の明るさの減少はありませんので、たくさんのLEDランプを使用する場合はこの方法をおすすめします。

また、DC2分岐プラグの先に、さらにDC2分岐プラグを接続して、最大4個までコントローラを接続することもできます（「16本×4＝計64本」のLEDランプを使用できるようになります）。

※1つの電源に接続するコントローラは最大4個まででお使いください（LEDの数は100個程度まで）。

光り方を「ゆらぎ」や「点滅」にして使う

コントローラのコードに「インラインコントローラ」を接続すると、LEDの光り方を「ゆらぎ」や「点滅」などに変換することができます。

上図では、「インラインコントローラ（ゆらぎ2本用）」につないだ2本のLEDランプは「ゆらぎ（炎のように揺らぐ）」効果で光り、「インラインコントローラ（フラッシュ点滅2本用）」につないだ2本のLEDランプは「フラッシュ点滅」効果で光るようになります。

※インラインコントローラは、LEDの光り方を常時点灯から「ゆらぎ」や「点滅」の効果に変換できるパーツです。光り方は、「ゆらぎ用」「回転灯用」「ウィンカー点滅用」など、インラインコントローラの種類により決まっています（LEDランプをつなぐコードの本数も種類により決まっています）。

なお、コントローラ16pmのコード（計16本）すべてにインラインコントローラを接続することもできます。

⇒ インラインコントローラ（各種）はこちら

配線の延長や、明るさを微調節できるパーツ

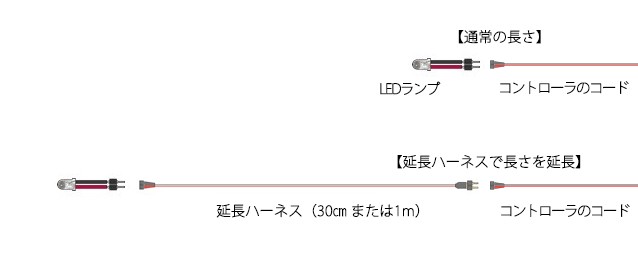

線の長さが足りないときは「延長ハーネス」を中間に接続して、長さを延長することができます。

延長ハーネスは、長さ「30cm」と「1m（ロングサイズ）」の2種類があります。長さ30cmのものは、2本・3本と複数連続に接続してさらに延長も可能です。

⇒ 延長ハーネス（30cm）

⇒ 延長ハーネス（1m）

なお、電源とコントローラの間を延長したい場合は、「延長コード」をご利用ください。

⇒ 延長コード（30cm）

⇒ 延長コード（1m）

⇒ 延長コード（2.5m）

インラインLED調光器を使って、LEDの明るさを調節することもできます。

インラインLED調光器の中央にある「調節ツマミ」に精密ドライバー（先の細いドライバー）を差し込んで回すことで、LEDの明るさを微調節できます。

⇒ インラインLED調光器

※分岐ハーネスやインラインコントローラと併用する場合は、分岐ハーネスおよびインラインコントローラの根元側（コントローラのコード側）にインラインLED調光器を接続すると、その先につないでいるLEDランプをまとめて調光できます。（LEDランプ側に接続した場合は、そのLEDのみの明るさ調節になります）

上記でご紹介したパーツは、すべて併用することも可能です。

当店LEDランプのシリーズは、様々なパーツを自由に、そして簡単＆安全に組み合わせられるシステムになっています。イメージに合わせてパーツを選んで、ぜひ思い描くLED電飾工作にお役立てください！

※パーツの組み合わせ方など、ご不明な点がございましたらお気軽にお問い合わせください。

お問い合わせはこちら

各パーツの特徴や使い方など、詳しくは下記ページにまとめております。

⇒ LEDランプの使い方

⇒ LEDランプの使い方【応用編】

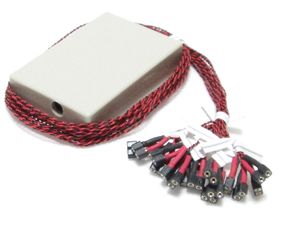

コントローラ（ケース型）は、合計16本のLEDランプを点灯できます。本体から出ているコードに、使いたいLEDランプをそれぞれコネクタでつなぎます。

コードの本数は合計16本。つないだLEDランプ16本はすべて常時点灯（ノーマルな常に光っている状態）で光ります。

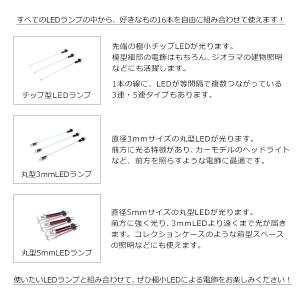

使用するLEDランプは、当店販売のすべてのLEDランプを自由に組み合わせOK！

コードの長さは約30cm。ケース部分の寸法は、約5.3cm×3.7cm（厚さ1.1cm）となっています。

コードは柔らかく丈夫な線で、好きな方向へ自由に曲げて使えます。

※長さが足りない場合は、延長ハーネスで長さを延長することもできます。

⇒ 延長ハーネス（30cm） ⇒ 延長ハーネス（1m）

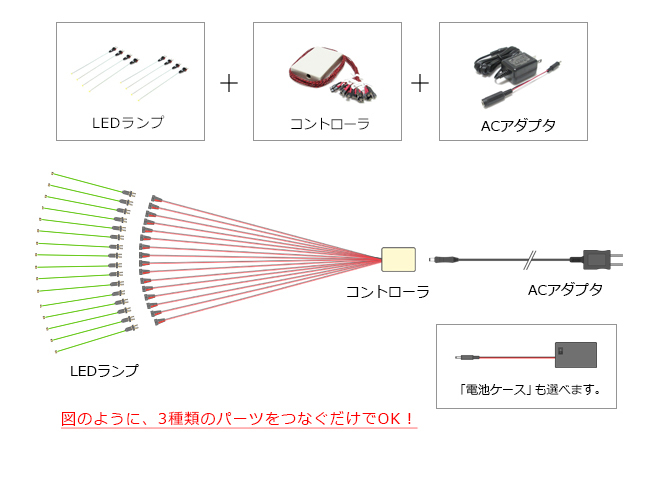

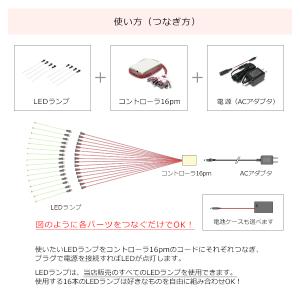

下図のように、パーツをつないでLEDランプを点灯させます。

好きなLEDランプ（合計16本まで） ＋ このコントローラ ＋ 使いたい電源（1つ）

で、本格的な極小サイズLEDの電飾が楽しめます！使いたいLEDランプをそれぞれコントローラのコードにつなぎ、電源をつなげばOK。

LEDランプは、当店販売のすべてのLEDランプを自由に組み合わせられます！

電源は、当店販売の「ACアダプタ」または「電池ケース（乾電池タイプ）」から選べます。

※使用しないコード（余り）がある場合は、そのまま余らせて構いません。

この「コントローラ16pm」と「使いたい電源」、そして「好きなLEDランプ」を16本選んで、ぜひ幻想的な極小LEDによる電飾をお楽しみください！

コントローラ16pmに使用できる電源は下記3種類。

⇒ 「ACアダプタ（変換プラグコード付属）」

⇒ 「電池ケース（単3×3本用）」

⇒ 「電池ケース（単4×3本用）」

合計16本のＬＥＤランプを常灯させることができます。

本格的なＬＥＤ照明を、誰でも簡単・手軽に楽しめるコントローラ。

このコントローラと合わせて、

「お好きなＬＥＤランプ：16本まで」と「お好きな電源：1つ」

で、簡単に極小ＬＥＤによる照明・電飾が楽しめます！！

※電源は当店販売の「ACアダプタ」または「電池ケース」をお使いください。（ボタン電池ケースは、コントローラ用の電源としては使用できません）
