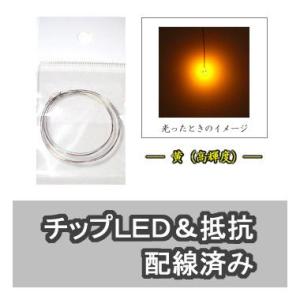

チップLED 黄 【LED＆抵抗配線済】 2本入り - ショッピング・ショップ | 通販検索

鉄道模型車両など狭小部へのＬＥＤ取り付けに！

極小のチップＬＥＤとチップ抵抗が、極細リード線に配線済み！

★ 電源への配線だけで点灯できます！

★ 電圧は鉄道模型に最適な直流12VまでOK！抵抗値計算やLED・抵抗のハンダ付けなど、面倒な作業を省略して、すぐに使用できます！

鉄道模型Nゲージなど、コネクタ付ＬＥＤランプが入らない狭小部へのLED組み込みに！

● 高品質チップＬＥＤ配線済み1.6ｍｍ×0.8ｍｍサイズの極小チップＬＥＤ。品質は最高級の日本メーカ製チップＬＥＤを使用。● 極小チップ抵抗なのでスペースを取らない1.0ｍｍ×0.5ｍｍサイズの極小チップ抵抗も配線済み。電源への配線のみで点灯できます！鉄道模型Nゲージ車両などへのＬＥＤ組込みに最適！● 絶縁＆熱対策用「熱収縮チューブ」付属抵抗部分の絶縁と熱対策を兼ねて、簡単に取り付けられる熱収縮チューブも付属。

ＬＥＤ

チップＬＥＤ（1.6ｍｍ×0.8ｍｍサイズ）

黄色 日本メーカ製

抵抗

極小チップ抵抗 1.0ｍｍ×0.5ｍｍサイズ

絶縁用「熱収縮チューブ（黒色/内径φ1.3）」4個付属

リード線

ポリウレタン被覆線 【 太さ：φ0.15 】

クリア（銅色）の線が（＋側） 緑色の線が（−側）

[ リード線長さ ]

チップＬＥＤから抵抗まで約30ｍｍ

抵抗からリード線末端まで約220ｍｍ

※抵抗は、クリア（銅色）の線側に配線されています。緑色の線は、チップＬＥＤからリード線末端まで約250ｍｍ。

電圧

直流（DC）12V以下でご使用ください。

※交流（AC）でも使用できますが、破損等に関する保証はいたしかねます。

《 電源への配線の際に 》

リード線は、ポリウレタン被膜で覆われ絶縁されていますので、被膜を剥がさないとハンダ付けできません。被膜は熱で溶けるので、ハンダごてなどをあてて溶かすか、紙やすりやカッターの刃などで剥がしてからハンダ付けしてください。

この商品はコネクタが付いていないタイプです。

光らせるには電源へのハンダ付けが必要なパーツです。★ハンダ付け一切不要のコネクタ付タイプはこちら★

⇒ チップ型ＬＥＤランプ 黄 【極細リード線＆コネクタ付】

⇒ チップ型ＬＥＤランプ 黄 ロングサイズ250ｍｍ【極細リード線＆コネクタ付】

チップLED（黄色）＆チップ抵抗 配線済み（2本入り）

抵抗部分の絶縁用「熱収縮チューブ（内径φ1.3）」4個付属

【 チップLED：サイズ1608 日本メーカ製 】

【 チップ抵抗：サイズ1005（直流電圧12V以下） 】

※この商品はコネクタが付いていないタイプですので、電源へのハンダ付け配線が必要です。

●商品の包装について

この商品は、2本入り1パック包装です。

●ゆうパケット

ゆうパケットでの発送ＯＫ。

（ただし、多数同梱で規定サイズオーバーになる場合あり）
