※ ご注意 ※

・作業は細心の注意を払って行ってください。

・作業時に起きた事故・損害につきましては当店は責任を 負いかねます。

・お子さま単独ではご使用にならないでください。

※海外輸入製品の為、仕上げが粗い部分や小キズがあります。予めご了承ください。

※ ご注意 ※

・作業は細心の注意を払って行ってください。

・作業時に起きた事故、損害につきましては当店は責任を負いかねます。

・お子さま単独ではご使用にならないでください。

ステップアップリーマーです。

いわゆるフローティングカウンターギヤ作成時に必要なカウンターギヤの中心穴の拡張を行うことが出来ます。

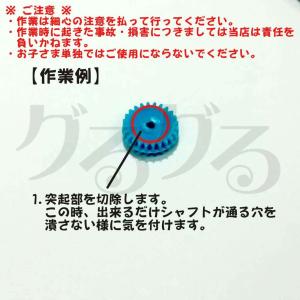

【作業例】

1.突起部を切除します。

この時出来るだけシャフトが通る穴を潰さない様に気を付けます。

2.穴を拡張していきます。

カウンターリーマーは力を入れ過ぎない様に少しずつ、

また出来るだけギヤに対して垂直を保つ様に回します。

この際、ギヤの両面から少しずつ拡張していくと良いでしょう。

また、ギヤを保持する際に手袋等を用いると作業が楽に行えます。

3.拡張が終わりました。

作業の後半は入れるベアリングのはめ込み具合を細かく確認しながら作業を行ってください。

必要に応じて、ギヤとベアリングの固定、ベアリングをはめ込む位置の調整を行ってください。

また、以降行うシャフトの固定については割愛します。

※本例では穴を貫通させましたが、貫通させず壁を残しても良いでしょう。
